В. МУРАХВЕРИ

Явление поляризации света, изучаемое и в школьном и в институтском курсах физики, остается в памяти многих из нас как любопытный, находящий применение в технике, но не встречающийся в повседневной жизни оптический феномен. Голландский физик Г. Кеннен в своей статье, опубликованной в журнале «Натуур эн техниек», показывает, что это далеко не так – поляризованный свет буквально окружает нас.

Человеческий глаз весьма чувствителен к окраске (то есть длине волны) и яркости света, но третья характеристика света, поляризация, ему практически недоступна. Мы страдаем «поляризационной слепотой».

В этом отношении некоторые представители животного мира гораздо совершеннее нас. Например, пчелы различают поляризацию света почти так же хорошо, как цвет или яркость. И так как поляризованный свет часто встречается в природе, им дано увидеть в окружающем мире нечто такое, что человеческому глазу совершенно недоступно.

Человеку можно объяснить, что такое поляризация, с помощью специальных светофильтров он может увидеть, как меняется свет, если «вычесть» из него поляризацию, но представить себе картину мира «глазами пчелы» мы, видимо, не можем (тем более что зрение насекомых отличается от человеческого и во многих других отношениях).

Зрительные рецепторы

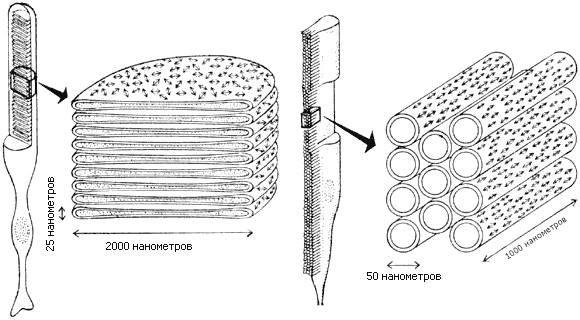

Рис. 1.
Схема строения зрительных рецепторов человека (слева) и членистоногого (справа). У человека молекулы родопсина расположены беспорядочно с складках внутриклеточной мембраны, у членистоногих – на выростах клетки, аккуратными рядами

Поляризация – это ориентированность колебаний световой волны в пространстве. Эти колебания перпендикулярны направлению движения луча света. Элементарная световая частица (квант света) представляет собой волну, которую можно сравнить для наглядности с волной, которая побежит по канату, если, закрепив один его конец, другой встряхнуть рукой. Направление колебаний каната может быть различным, смотря по тому, в каком направлении встряхивать канат. Точно так же и направление колебаний волны кванта может быть разным. Пучок света состоит из множества квантов. Если их колебания различны, такой свет не поляризован, если же все кванты имеют абсолютно одинаковую ориентацию, свет называют полностью поляризованным. Степень поляризации может быть различной в зависимости от того, какая доля квантов в нем обладает одинаковой ориентацией колебаний.

Существуют светофильтры, пропускающие только ту часть света, волны которой ориентированы определенным образом. Если через такой фильтр смотреть на поляризованный свет и при этом поворачивать фильтр, яркость пропускаемого света будет меняться. Она будет максимальна при совпадении направления пропускания фильтра с поляризацией света и минимальна при полном, (на 90°) расхождении этих направлений. С помощью фильтра можно обнаружить поляризацию, превышающую примерно 10%, а специальная аппаратура обнаруживает поляризацию порядка 0,1%.

Поляризационные фильтры, или поляроиды, продаются в магазинах фотопринадлежностей. Если через такой фильтр смотреть на чистое голубое небо (при облачности эффект выражен гораздо слабее) примерно в 90 градусах от направления на Солнце, то есть чтобы Солнце было сбоку, и при этом фильтр поворачивать, то ясно видно, что при некотором положении фильтра на небе появляется темная полоса. Это свидетельствует о поляризованности света, исходящего от этого участка неба.

Поляроидный фильтр открывает нам явление, которое пчелы видят «простым глазом». Но не надо думать, что пчелы видят ту же темную полосу на небе. Наше положение можно сравнить с положением полного дальтоника, человека, неспособного видеть цвета. Тот, кто различает только черное, белое и различные оттенки серого цвета, мог бы, смотря на окружающий мир попеременно через светофильтры различного цвета, заметить, что картина мира несколько меняется.

Например, через красный фильтр иначе выглядел бы красный мак на фоне зеленой травы, через желтый фильтр стали бы сильнее выделяться белые облака на голубом небе. Но фильтры не помогли бы дальтонику понять, как выглядит мир человека с цветным зрением. Так же, как цветные фильтры дальтонику, поляризационный фильтр может лишь подсказать нам, что у света есть какое-то свойство, не воспринимаемое глазом.

Поляризованность света, идущего от голубого неба, некоторые могут заметить и простым глазом. По данным известного советского физика академика С.И. Вавилова, этой способностью обладают 25...30% людей, хотя многие из них об этом не подозревают.

При наблюдении поверхности, испускающей поляризованный свет (например, того же голубого неба), такие люди могут заметить в середине поля зрения слабо-желтую полоску с закругленными концами.

Фигура Гайдингера
Рис. 2.
Фигура Гайдингера

Еще слабее заметны голубоватые пятнышки в ее центре, по краям. Если плоскость поляризации света поворачивается, то поворачивается и желтая полоска. Она всегда перпендикулярна к направлению световых колебаний. Это так называемая фигура Гайдингера, она открыта немецким физиком Гайдингером в 1845 году.

Способность видеть эту фигуру можно развивать, если хотя бы раз удастся ее заметить. Интересно, что еще в 1855 году, не будучи знакомым со статьей Гайдингера, напечатанной за девять лет до того в одном немецком физическом журнале, Лев Толстой писал («Юность», глава XXXII): «...я невольно оставляю книгу и вглядываюсь в растворенную дверь балкона, в кудрявые висячие ветви высоких берез, на которых уже заходит вечерняя тень, и в чистое небо, на котором, как смотришь пристально, вдруг показывается как будто пыльное желтоватое пятнышко и снова исчезает...» Такова была наблюдательность великого писателя.

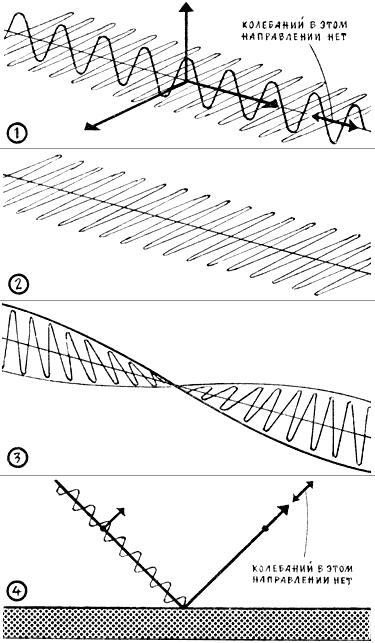

Рис. 3.

В неполяризованном свете (1) колебания электрической и магнитной составляющей идут в самых разных плоскостях, которые можно свести к двум, выделенным на этом рисунке. Но колебаний по пути распространения луча нет (свет в отличие от звука – не продольные колебания). В поляризованном свете (2) выделена одна плоскость колебаний.

В свете, поляризованном по кругу (циркулярно), эта плоскость закручивается в пространстве винтом (3). Упрощенная схема объясняет, почему поляризуется отраженный свет (4). Как уже сказано, все существующие в луче плоскости колебаний можно свести к двум, они показаны стрелками. Одна из стрелок смотрит на нас и условно видна нам как точка. После отражения света одно из существующих в нем направлений колебаний совпадает с новым направлением распространения луча, а электромагнитные колебания не могут быть направлены вдоль пути своего распространения.

Фигуру Гайдингера можно увидеть гораздо яснее, если смотреть через зеленый или синий светофильтр.

Поляризованность света, исходящего от чистого неба, – лишь один из примеров явлений поляризации в природе. Другой распространенный случай – это поляризованность отраженного света, бликов, например, лежащих на поверхности воды или стеклянных витрин.

Собственно, фотографические поляроидные фильтры и предназначены для того, чтобы фотограф мог в случае необходимости устранять эти мешающие блики (например, при съемке дна неглубокого водоема или фотографировании картин и музейных экспонатов, защищенных стеклом). Действие поляроидов в этих случаях основано на том, что отраженный свет в той или иной степени поляризован (степень поляризации зависит от угла падения света и при определенном угле, разном для разных веществ, – так называемом угле Брюстера – отраженный свет поляризован полностью). Если теперь смотреть на блик через поляроидный фильтр, нетрудно подобрать такой поворот фильтра, при котором блик полностью или в значительной мере подавляется.

Применение поляроидных фильтров в противосолнечных очках или ветровом стекле позволяет убрать мешающие, слепящие блики от поверхности моря или влажного шоссе.

Почему поляризован отраженный свет и рассеянный свет неба? Полный и математически строгий ответ на этот вопрос выходит за рамки небольшой научно-популярной публикации (читатели могут найти его в литературе, список которой приведен в конце статьи). Поляризация в этих случаях связана с тем, что колебания даже в неполяризованном луче уже в определенном смысле «поляризованы»: свет в отличие от звука не продольные, а поперечные колебания. В луче нет колебаний по пути его распространения (см. схему). Колебания и магнитной и электрической составляющей электромагнитных волн в неполяризованном луче направлены во все стороны от его оси, но не по этой оси. Все направления этих колебаний можно свести к двум, взаимно перпендикулярным. Когда луч отражается от плоскости, он меняет направление и одно из двух направлений колебаний становится «запретным», так как совпадает с новым направлением распространения луча. Луч становится поляризованным. В прозрачном веществе часть света уходит вглубь, преломляясь, и преломленный свет тоже, хотя и в меньшей степени, чем отраженный, поляризован.

Рассеянный свет неба не что иное, как солнечный свет, претерпевший многократное отражение от молекул воздуха, преломившийся в капельках воды или ледяных кристаллах. Поэтому в определенном направлении от Солнца он поляризован. Поляризация происходит не только при направленном отражении (например, от водной глади), но и при диффузном. Так, с помощью поляроидного фильтра нетрудно убедиться, что поляризован свет, отраженный от покрытия шоссе. При этом действует удивительная зависимость: чем темнее поверхность, тем сильнее поляризован отраженный от нее свет.

Эта зависимость получила название закона Умова, по имени русского физика, открывшего ее в 1905 году. Асфальтовое шоссе в соответствии с законом Умова поляризовано сильнее, чем бетонное, влажное – сильнее, чем сухое. Влажная поверхность не только сильнее блестит, но она еще и темнее сухой.

Заметим, что свет, отраженный от поверхности металлов (в том числе от зеркал – ведь каждое зеркало покрыто тонким слоем металла), не поляризован. Это связано с высокой проводимостью металлов, с тем, что в них очень много свободных электронов. Отражение электромагнитных волн от таких поверхностей происходит иначе, чем от поверхностей диэлектрических, непроводящих.

Поляризация света неба была открыта в 1871 году (по другим источникам даже в 1809 году), но подробное теоретическое объяснение этого явления было дано лишь в середине нашего века. Тем не менее, как обнаружили историки, изучавшие древние скандинавские саги о плаваниях викингов, отважные мореходы почти тысячу лет назад пользовались поляризацией неба для навигации. Обычно они плавали, ориентируясь по Солнцу, но, когда светило было скрыто за сплошной облачностью, что не редкость в северных широтах, викинги смотрели на небо через специальный «солнечный камень», который позволял увидеть на небе темную полоску в 90° от направления на Солнце, если облака не слишком плотны. По этой полосе можно судить, где находится Солнце. «Солнечный камень» – видимо, один из прозрачных минералов, обладающих поляризационными свойствами (скорее всего распространенный на севере Европы исландский шпат), а появление на небе более темной полосы объясняется тем, что, хотя за облаками Солнца и не видно, свет неба, проникающий через облака, остается в какой-то степени поляризованным. Несколько лет назад, проверяя это предположение историков, летчик провел небольшой самолет из Норвегии в Гренландию, в качестве навигационного прибора пользуясь только кристаллом минерала кордиерита, поляризующего свет.

Уже говорилось, что многие насекомые в отличие от человека видят поляризацию света. Пчелы и муравьи не хуже викингов пользуются этой своей способностью для ориентировки в тех случаях, когда Солнце закрыто облаками. Что придает глазу насекомых такую способность? Дело в том, что в глазе млекопитающих (и в том числе человека) молекулы светочувствительного пигмента родопсина расположены беспорядочно, а в глазе насекомого те же молекулы уложены аккуратными рядами, ориентированы в одном направлении, что и позволяет им сильнее реагировать на тот свет, колебания которого соответствуют плоскости размещения молекул. Фигуру Гайдингера можно видеть потому, что часть нашей сетчатки покрыта тонкими, идущими параллельно волокнами, которые частично поляризуют свет.

Любопытные поляризационные эффекты наблюдаются и при редких небесных оптических явлениях, таких, как радуга и гало. То, что свет радуги сильно поляризован, обнаружили в 1811 году. Вращая поляроидный фильтр, можно сделать радугу почти невидимой. Поляризован и свет гало – светящихся кругов или дуг, появляющихся иногда вокруг Солнца и Луны. В образовании и радуги и гало наряду с преломлением участвует отражение света, а оба эти процесса, как мы уже знаем, приводят к поляризации. Поляризованы и некоторые виды полярного сияния.

Наконец, следует отметить, что поляризован и свет некоторых астрономических объектов. Наиболее известный пример – Крабовидная туманность в созвездии Тельца. Свет, испускаемый ею, – это так называемое синхротронное излучение, возникающее, когда быстро летящие электроны тормозятся магнитным полем. Синхротронное излучение всегда поляризовано.

Вернувшись на Землю, отметим, что некоторые виды жуков, обладающие металлическим блеском, превращают свет, отраженный от их спинки, в поляризованный по кругу. Так называют поляризованный свет, плоскость поляризации которого закручена в пространстве винтообразно, налево или направо. Металлический отблеск спинки такого жука при рассмотрении через специальный фильтр, выявляющий круговую поляризацию, оказывается левозакрученным. Все эти жуки относятся к семейству скарабеев, В чем биологический смысл описанного явления, пока неизвестно.

Литература:
Брэгг У. Мир света. Мир звука. М.: Наука, 1967.
Вавилов С.И. Глаз и Солнце. М.: Наука, 1981.
Венер Р. Навигация по поляризованному свету у насекомых. Журн. «Сайентифик америкен», июль 1976 г.
Жевандров И.Д. Анизотропия и оптика. М.: Наука, 1974.
Кеннен Г.П. Невидимый свет. Поляризация в природе. Журн. «Натуур эн техниек». №5. 1983.
Миннарт М. Свет и цвет в природе. М.: Физматгиз, 1958.
Фриш К. Из жизни пчел. М.: Мир, 1980.
